產品介紹
模塊介紹：
QL168 是一款4G LTE 主要針對移動、聯通、電信版本的全網通模塊，SMT 封裝。其性能穩定，
外形緊湊，性價比高，功能強大，擁有良好的可擴展性和設計靈活性，能適用于各種產品設計需
求。產品主要定位在行業應用4G LTE 智能核心板。

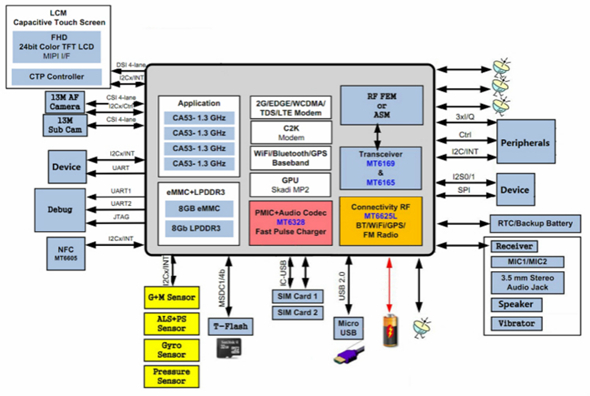

QL168模塊內置64 位4 核A53 架構CPU，8Gb+8GB 內存，采用安卓5.1/6.0操作系統，提供2G/
3G/4G 五模13頻全網通接入，支持WiFi/BT/GNSS(GPS/Beidou)/FM。提供豐富數據接口，包含
Camera，USB，LCM，UART，I2C，SPI，I2S，GPIOs等?？赏饨佣喾N模塊，包括NFC，一維二
維掃描，指紋刷卡，安全身份識別，以太網，高頻超高頻模塊等等。
QL168模塊擁有行業領先的超高集成度，尺寸僅為40mm*50mm*2.8mm，適合應用于工業設備
控制、電力數據采集、醫療設備、汽車智能電子設備、通訊服務器、智能家居、廣告展示、智能
監控、物聯網、電子支付等高穩定性要求的行業，尤其適合應用于需要進行人機交互界面的應用，
都能提供低成本的系統解決方案。
|
產品特性 |
|
|
操作系統 |
Android 6.0(64bit) |
|
芯片平臺 |

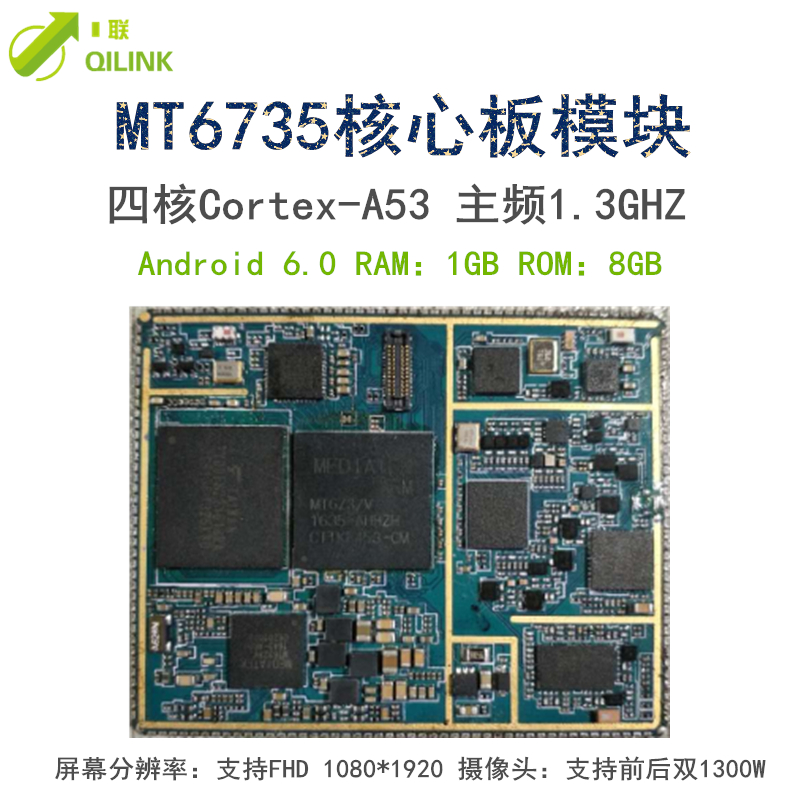

MT6735 64bit, Cortex-A53，4核1.3GHz |
|
運行儲存 |
8GB eMMC+1G LPDDR3 (可選4GB+1GB，16GB+2GB, 32GB+3GB) |
|
無線連接 |
WIFI:支持802.11a/b/g/h FM:FM 接收器 Bluetooth:BT 4.0 GPS:GPS/Beidou/Galileo/Glonass A-GPS |
|
支持頻段 |
2G GSM:B2,B3,B5,B8 3G WCDMA:B1,B2,B5,B8 4G FDD-LTE : B1,B3,B4,B5,B7,B8 4G:TDD-LTE:B38,B39,B40,B41 |
|
顯 示 |
顯示屏：HD(720*1280)/FHD 1080P(1080*1920) LCM尺寸不受限制） 觸摸屏：電容觸摸屏 |
|
攝像頭 |
像素：前置8MP 后攝像頭：13MP |
|
擴展接口 |
1 路SPI 1 路SDIO2.0 2 路SIM 卡 4 路UART 4 路硬件I2C 音頻：2 路MIC 輸入/2 路輸出 USB 2.0 HS peripheral(OTG) 8*8 按鍵矩陣 多個外部中斷 |
|
供應電壓范圍 |
3.6V-4.3V |
|
物理接口 |
168 PIN 郵票孔 |
|
尺寸規格 |
40mm*50mm*2.8mm |
